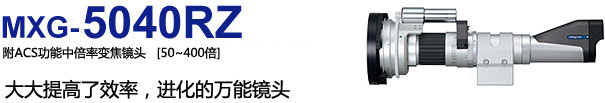

数字视频显微镜 MXG-MOUNT镜头：MXG-5040RZ
※上图为装配AD-5040HS时状态。
规格参数
| 照明方式 |
－ |
| 倍率 |
50～400x |
| 视场范围 |
6.1～0.78mm(H) |
| 工作距离 |
54mm |
| 景深 |
2.7～0.08mm |
| ACS功能 |
有 |
| 重量 |
735g |
拥有丰富的光学接口群，具有高性能的变焦镜头。当装配旋转头时，就能实现360度的三维旋转观察。加装卡扣式接口，伴上ACS功能，极大提高了工作效率，也覆盖了20~800倍的倍率范围。
对应主机
|
数字视频显微镜
KH-7700
|
数字视频显微镜
KH-1300
|
|
对应接口
|
AD-5040HS 【选配件】
非接触式接口
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 54mm |
| 重量 |
： 68g |
 非接触式接口 |
|
AD-5040DS ※1
扩散照明接口
| 照明方法 |
： 扩散照明 |
| 工作距离 |
： 4mm |
| 重量 |
： 36g |
 扩散照明接口 |
|
AD-5040SVS ※1
接触式接口
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 0～1.5mm |
| 重量 |
： 100g |
 接触式接口 |
|
|
AD-5040LOWRS
低倍率旋转头（20～160倍）
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 28.5mm |
| 重量 |
： 266g |
 旋转头 |
 低倍率接口 |
|
AD-5040HIRS
高倍率旋转头（100～800倍）
| 照明方法 |
： 暗视场照明/td>
|
| 工作距离 |
： 3.5mm |
| 重量 |
： 173g |
| 旋转头 |
 高倍率接口 |
|
AD-5040RVS
角度可变旋转头
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 25mm(25°) ,19mm(35°)
14mm(45°) ,9mm(55°) |
| 重量 |
： 124g |
 角度可变旋转头 |
|
|
AD-5040RVD ※2
旋转头用扩散接口
| 照明方法 |
： 扩散照明 |
| 工作距离 |
： AD-5040RVS工作距离-1mm |
| 重量 |
： 2g |
| 扩散照明接口 |
|
AD-5040LOWS
低倍率接口（20～160倍）
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
：80mm |
| 重量 |
： 180g |
| 低倍率接口 |
|
AD-5040HIS
高倍率接口（100～800倍）
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 20mm |
| 重量 |
： 108g |
| 高倍率接口 |
|
|
AD-5040SS
可变照明接口
| 照明方法 |
： 光学可变照明 |
| 工作距离 |
： 6～21mm |
| 重量 |
： 285g |
 可变照明接口 |
|
ADAD-5040SHIS
高倍率可变照明接口
（100～800倍）
|
AD-5040CS
同轴落射接口
| 照明方法 |
： 同轴落射照明 |
| 工作距离 |
： 21mm |
| 重量 |
： 325g |
 同轴落射接口 |
|
|
AD-5040PS
偏光接口
| 照明方法 |
： 偏光过滤照明 |
| 工作距离 |
： 54mm |
| 重量 |
： 87g |
| 可变照明接口 |
|
AD-5040SLS ※3
激光测量接口
| 照明方法 |
： 暗视场照明 |
| 工作距离 |
： 23mm |
| 重量 |
： 300g |
 激光测量接口 |
|
AD-5040VLS
侧视接口
| 照明方法 |
： 同轴落射照明 |
| 工作距离 |
： 3mm |
| 重量 |
： 100g |
 侧视接口 |
|
※1 装配AD-5040HS接口。 ※2 装配AD-5040RVS接口。 ※3 附带AC电源适配器。
选配件
|
|
CT-1
旋转头用马达控制器
| 旋转速度控制 |
| 旋转方向控制 |
| 重量 ： 935g |
| ※AD-5040LOWRS、AD-5040HIRS、AD-5040RVS操作用控制器。 |
|
