产品信息

产品信息

数字视频显微镜 MX-MOUNT镜头:MX-BGAZ

MX-BGAZ:BGA镜头【50~200倍变焦】 见所未见,精致外形

规格参数

棱镜片结构 保护底座
软弹簧结构
棱镜片宽度 0.9mm
观察角度 90°以上
照明方式 多路光学照明
倍率 50~200倍
视场范围
工作距离 19.9~0.86mm ※1
景深
ACS功能
重量 695g
该BGA镜头能够对BGA球部进行非破坏性的观察。镜体上设计有三维光学旋转环,可以调节水平角度进行立体观察。照明用的棱镜镜片和弹簧装置,凝结了先进观察的技术。

※1 棱镜反射镜片到BGA的距离。

3D光学旋转环
通过旋转光学环,就能在不动镜头的情况下调节观察角度。这样就实现了立体的、高信息量的观察画面。
光笔和光刷
专为BGA特别开发的轻型光纤照明工具。通过前段加装的柔性弯臂,可以任意进入狭窄的缝隙中,为样品提供光源,提高画质。(选配件)
弹簧机构
在头部单独内置了弹簧机构。弹簧机构不仅可以有效吸收接触样品时产生的冲击力,也可以防止基板和镜头棱镜的损坏。
变焦镜头环
可以转动来对倍率进行调节。旋转变焦镜头环,就可以快速的从50~200倍之间选择适用的倍率。
柔性光学照明臂
是用特殊金属纤维进行开发和加工制造出了如此特别的光学照明臂。柔性可弯曲构造,使用户能在任何场所、任何狭小的样品结构中进行补光照明。
照明用的棱镜片
厚度仅0.8mm的棱镜片可提供明亮的、高分辨率、更清晰的影像,甚至元器件十分密集的基板上也没有问题,可以在任意的位置进行观察。
MX-BGAZ的各部分名称

对应主机

数字视频显微镜KH-7700

数字视频显微镜

KH-7700

详情点击
数字视频显微镜KH-1300

数字视频显微镜

KH-1300

详情点击

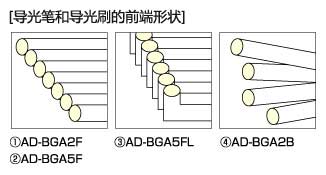

选配件

AD-BGA
AD-BGA

① AD-BGA2F

导光笔 0.2mm

重量 : 2.7g

② AD-BGA5F

导光笔 0.5mm

重量 : 2.8g

③ AD-BGA5FL

前端L型导光笔 0.5mm

重量 : 2.8g

④ AD-BGA2B

导光刷 0.25mm

重量 : 1.0g

⑤ AD-BGAPC

棱镜片

重量 : 52.0g
