主页 产品信息 > 数字视频显微镜 RH-8800

产品信息

产品信息

数字视频显微镜 RH-8800:测量方法

多种不同的二维2D测量方式,准确和详尽的工具测量方法。

系统内置丰富的16种测量方法,能够详尽的对被测物体的长度、面积和角度等进行多种不同方式的计测。测量结果实时的直接显示在屏幕上,操作者一目了然就能得到所要测量的结果信息。

2D测量的图像

快速、高精度的3D建模及测量

一般的平面观察(2D),有高低差比较的大的形貌时,产生了景深,通常视觉焦点同时只能落在一个区域上。而通过景深合成(合焦)方式,可以迅速进行立体观察(3D),使被观察对象的形貌的细节完全展现。

模拟光照

3D图像更加给使用者一种相当直观的立体感,同时可以模拟光源在模型上任意角度方位进行照射。

3D测量画面 照射的画面

能正确分析3D剖面图测量的数值信息

3D建模过程中,系统自动得到XYZ三轴的数值信息并记录下来,您可以在任意高度剖面创建数据。

3D剖面测量

任意点高度

操作者只需要轻轻地移动鼠标,就能实时的在的2D/3D图像上的任何地方,读取实时高度值。在画面上点击就能贴上高度值标签。您就可以轻松地测量多个点的高度值了。


点高测量的画面

体积/面积测量

可以在任意高度,对3D模型图像进行水平横向切割。对横断面上的3D模型测量表面积。也可以对横断面的上侧和下侧分别测量体积。与前代机型相比,数据运算处理速度提高了2倍以上。只需要简单的在屏幕上确认测量范围并单击一次鼠标就可以了。减轻了操作者的负担。

体積?面積計測の画像

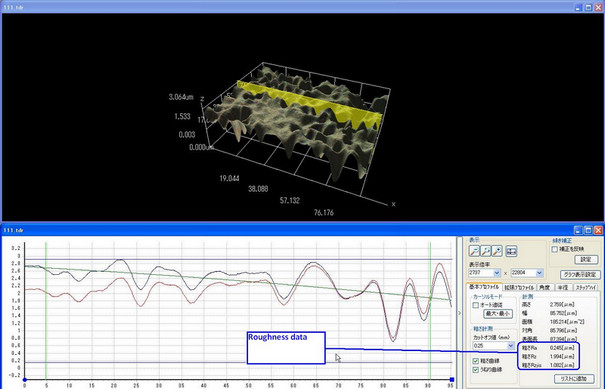

粗糙度测量

可对3D模型进行粗糙度测量,分Ra、Rz、Rzjis,满足不同标准需求。

粗糙度测量
